Severe Duty Motory

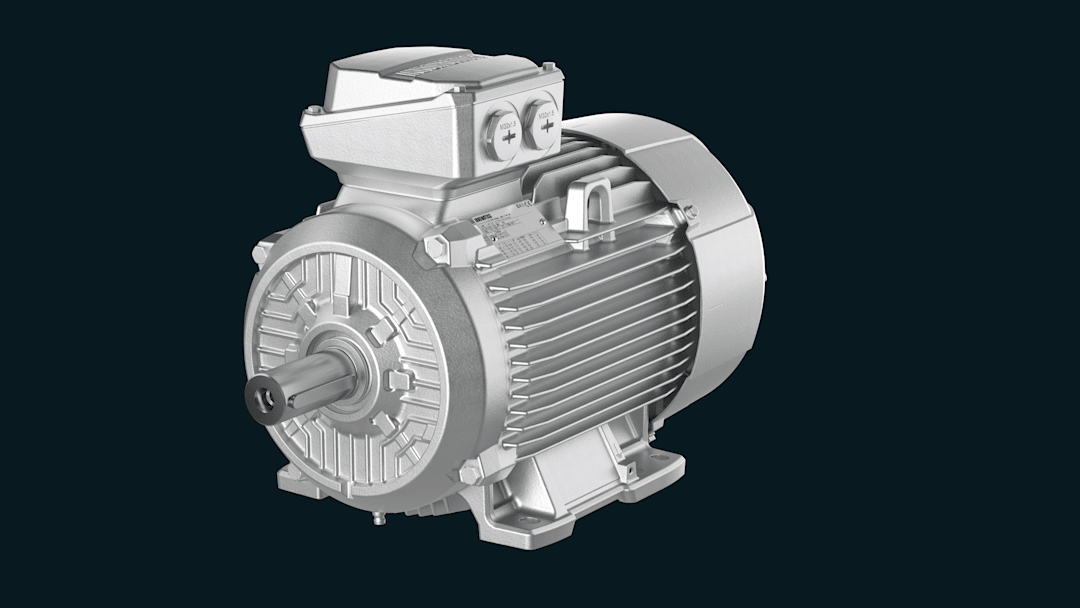

Nízkonapěťový motor Innomotics SD
Motory pro vysoké zatížení s robustním litinovým krytem jsou první volbou pro všechny hlavní aplikace v běžném průmyslovém prostředí i v drsném prostředí. Jsou velmi spolehlivé i v extrémních podmínkách, univerzální, mimořádně kompaktní a snadno ovladatelné. Velmi vysoká efektivita zajišťuje hospodárný a udržitelný provoz.
Motory optimalizované pro provoz na lince
Pro síťový provoz jsou k dispozici osvědčené motory Innomotics SD až do třídy účinnosti motoru IE4. Použitím motorů s třídou účinnosti IE4 můžete snížit vaši poptávku po energii až o 3 % ve srovnání s motory s třídou účinnosti IE3. Řada motorů Innomotics SD je jednou z nejkompaktnějších na světě, protože se vyrábí s využitím inovativních technologií. Vysoce vodivé materiály například zajišťují minimální ztráty rotoru a vynikající chování při rozběhu a spínání. Koncept modulární montáže zajišťuje naprostou flexibilitu a minimální úsilí při instalaci.
Tyto síťové motory lze provozovat nejen přímo na síti, ale také volitelně na měniči.
Motory optimalizované pro měniče (motory pohonů s proměnnými otáčkami)
Motory Innomotics SD VSD jsou založeny na řadě Innomotics SD s výškou hřídele 71 až 315. Jejich provedení tedy odpovídá motorům vedení – mechanické součásti jsou identické. Motory se přizpůsobují měniči vhodným dimenzováním aktivní části a údajů na typovém štítku VSD. Kromě toho je pro motory VSD k dispozici velké množství variant, které jsou k dispozici pro síťové motory (typy provedení, ochrana motoru, umístění svorkovnicové skříňky a volitelné možnosti).
- Asynchronní motor optimalizovaný pro měnič (VSD10)
Investičně optimalizovaný systém se skládá z motoru Innomotics SD VSD10 a měniče Innomotics a umožňuje jednoduchý výběr prostřednictvím katalogového nebo technického nástroje spolu s rychlým uvedením do provozu na základě kódu datové matice pro předem definované parametry měniče. Optimální přizpůsobení motorů provozním podmínkám na měniči vede k nižším systémovým ztrátám a tím k vysoké energetické účinnosti. - Synchronně reluktanční motor optimalizovaný pro měnič (VSD4000)
Pro obzvláště energeticky úsporný provoz je nejlepší volbou systém sestávající z reluktančního motoru Innomotics a měniče Innomotics. Reluktanční technologie zajišťuje obzvláště vysoký dynamický výkon a vysokou efektivitu i v rozsahu částečné zátěže a vysokou kvalitu procesů.
Přehled vašich výhod
Koncepty energetické účinnosti orientované na budoucnost
Vyšší konkurenceschopnost díky úsporám energie.
Soulad s třídami účinnosti IE3 a IE4:
Maximalizujte úspory energie a výrazně snižte celkové náklady na vlastnictví.
Shoda s IES2 podle IEC 61800-9-2 pro pohonové systémy Innomotics:
Zjistěte přesně, jak nízké jsou systémové ztráty motorů Innomotics SD v kombinaci s měniči SINAMICS.
Stabilita účinnosti:
Využijte výhod trvale vysoké účinnosti bez ohledu na síťovou frekvenci 50 Hz/60 Hz.
Nejlepší provedení ve své třídě
Větší efektivita a větší flexibilita při instalaci.
Kompaktní provedení pro budoucnost:
Pro vyšší hustotu energie při srovnatelných úrovních výkonu.
Menší celkové rozměry:
Pro snadnou výměnu a menší nároky na prostor.
Nový koncept svorkovnicové skříňky:
Pro větší flexibilitu během integrace systému.
Lepší provozní kvalita:
Pro vysoké točivé momenty rozběhu nebo přerušení (TS/TN) nebo nízké náběhové proudy (IS/IN).
Flexibilní řada aplikací:
Pro napájení ze sítě a měniče až do 690 V.
Optimalizace prostřednictvím digitalizace
Zvyšte transparentnost procesů a optimalizujte servisní aktivity s digitálním průkopníkem.
Digitální dvojče:
Zajistěte flexibilnější a rychlejší návrhové a technické procesy.
Aplikace Innomotics Digital Data:
Mobilní přístup k technickým údajům, náhradním dílům a provozním pokynům zvyšuje transparentnost a usnadňuje uvedení do provozu.
Inspire IQ Fleet:
Digitální platforma pro kompletní systémy pohonů – větší transparentnost, vyšší spolehlivost, vyšší efektivita procesů, vyšší obsluhovatelnost.
Jednoduché a rychlé procesy
Dosáhněte další úrovně výkonu v rámci celého řetězce s přidanou hodnotou.
Velmi krátké dodací lhůty:
Získejte čas a flexibilitu při plánování.
Další možnosti konfigurace:
Využijte širší škálu standardizovaných možností pro rychlejší nabídky a kratší doby reakce.
Globální dosah:
Shoda s klíčovými globálními certifikáty a regionálními požadavky.
Přehled technologií
| Motory optimalizované pro provoz na lince | Motor optimalizovaný pro měnič (VSD10) | Motor optimalizovaný pro měnič (VSD4000) | |
|---|---|---|---|
| Výkon | 0,09–200 kW | 2,2–200 kW | 0,55–78 kW |
| Napětí | 230–690 V | 400–690 V | 400–480 V |
| Výška hřídele | 71–315 mm | 100–315 mm | 80–225 mm |
| Počet pólů | 2–8 | 2–4 | 4 |
| Stupeň ochrany | IP55, IP56, IP65, IP66 | ||
| Třída účinnosti | IE1–IE4 | IE4* |
*Účinnost systému v kombinaci s frekvenčním měničem Innomotics nejlepší ve své třídě IE2
Standardní motory Innomotics SD nové generace
S modely Innomotics SD nové generace je nová škálovatelná generace nízkonapěťových motorů připravena na digitalizaci. Díky svému působivému výkonu a další všestrannosti v oblasti použití zajišťuje tato řada motorů pohonnou techniku budoucnosti.
SD Add a SD Pro nabízejí globální certifikáty. Jsou proto připraveny k použití ve všech hlavních světových regionech a trzích. Mohou být standardně použity v Evropské unii a Severní Americe. Dodávají se s elektrickými hodnotami vyraženými na typovém štítku v souladu s požadavky IEC a EISA. Stejně jako u Eagle-Line pro menší výšky hřídele představují motory elektrickou verzi NEMA (mechanickou podle IEC). Kromě toho je k dispozici mnoho dalších certifikátů specifických pro dané země.
Přesvědčivá řešení pro vaše odvětví
Motory SD jsou ideální pro použití ve standardních aplikacích, jako jsou čerpadla, ventilátory, kompresory, dopravníky, navíječe, míchadla, extrudátory a jeřáby v následujících odvětvích.
Cementárenský průmysl
Zvyšte efektivitu všech procesů ve vašem zařízení na výrobu cementu pomocí řešení společnosti Innomotics.
Chemický průmysl
Integrované portfolio vede k úspěchu v celém životním cyklu vašeho zařízení.
Ropný a plynárenský průmysl
Ropný a plynárenský průmysl čelí mnoha výzvám v oblasti průzkumu, výroby, přepravy, skladování, rafinace a distribuce. Jednou z výzev je mít vysoce spolehlivou a bezpečnou strukturu elektrifikace, automatizace a digitalizace.
Celulóza a papír
Inovativní, vysoce účinné a spolehlivé produkty a systémy pro celulózu, papír a rostliny s pletivem od vašeho silného technologického partnera.
- Služby
Odkazy na služby
Výkon v terénu
Nová řada nízkonapěťových motorů SD příští generace splňuje své sliby – a přesně odpovídá požadavkům mnoha zákazníků a jejich náročných aplikací.
- Robust design: Innomotics Severe Duty low-voltage motors with sturdy cast iron housing
- Outstanding efficiency: IE4 motors that significantly exceed legal requirements
- Durable quality: Proven, long service life of the motors supplied for maximum reliability
- Innovative motors: First Innomotics SD motors from the 1LE5 series (4-pole, size 400, output 630 kW) - robust, powerful and ideal for extreme conditions
- Optimised design for harsh environments: Housing with high load capacity and high torque output
- Simple system integration: Frequency inverters with integrated control simplify system operation and increase user-friendliness
- Significant energy savings: Annual savings of around €17,000 thanks to modern motor technology
- Higher efficiency: Around 16% more efficient than the motor previously used, ideal for long-term savings
- Significantly reduced electricity costs: Annual savings of around €9,000 per motor
- Outstanding energy efficiency: Optimum performance, especially in partial load operation, thanks to synchronous reluctance motor and SINAMICS G120 inverter
- Integrated drive system: Perfect coordination of motor and inverter to maximise efficiency
- Easy commissioning: Quick start thanks to the use of the motor code, which considerably simplifies the process
