MV Advantage

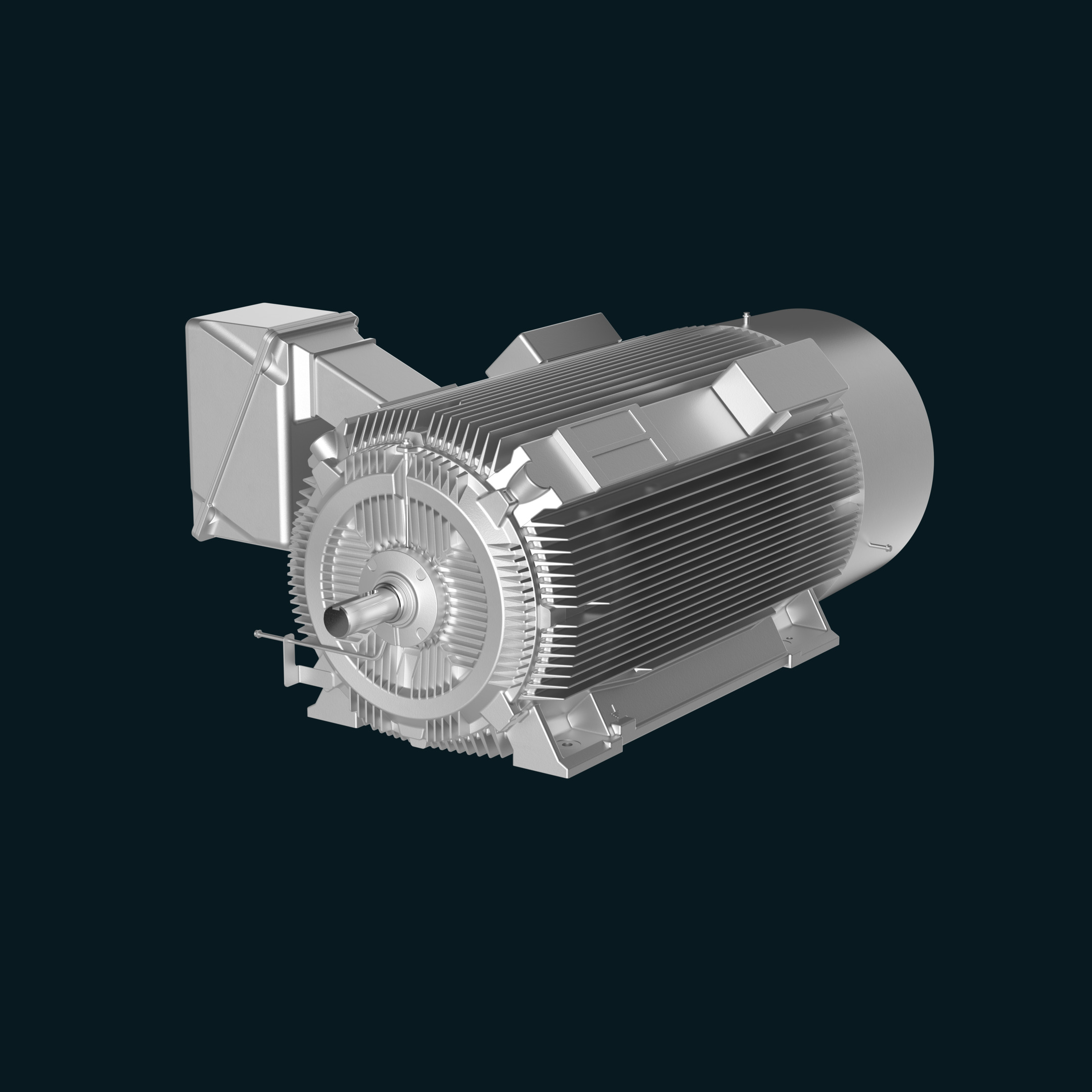

Advantage Series of AboveNEMA Medium Voltage Motors

I nuovi prodotti innovativi di questa serie per uso generico includono un ampio elenco di opzioni standard per soddisfare le applicazioni specifiche con valori di potenza fino a 1.100 HP. Con assemblaggio e scorte in Ohio, questa nuova linea è disponibile con tempi di consegna brevi!

Caratteristiche costruttive

Custodia	TEFC (IC411)
Grado di protezione	IP55
Gamma HP	400-1.100 HP (2, 4 poli), 300-900 HP (6 poli)
Dimensione del telaio/Altezza dell'albero	5011, 5810, SH400
Tensione	2.300 V/4.000 V
Fattore di servizio	1,15 a 40 °C
Garanzia	36 mesi dalla data di produzione

Materiali da costruzione

Telaio	Ghisa
Alloggiamenti dei cuscinetti	Ghisa
Morsettiera	Ghisa
Scatole ausiliarie	Ghisa - NEMA 4X
Albero	1045 equivalenti (2 poli), 4140 equivalenti (4,6 poli)
Rotore	Alluminio pressofuso
Materiale di laminazione	Placca centrale C5
Ventilatore di raffreddamento esterno	Poliammide rinforzata antistatica
Copertura del ventilatore	Ghisa
Copertura superiore/Scambiatore di calore/Materiale del tubo	N/A
Isolamento	MICLASTIC™ VPI
Hardware	Acciaio al carbonio zincato

Informazioni generali

Livello di rumore	85 dB(A)
Montaggio verticale	N/A
Funzionamento con inverter	Soddisfa il requisito NEMA MG1-31 a 6kV Coppia variabile: 10:1, coppia costante: 2:1
Vernice	Epossidica bicomponente
Colore della vernice	Grigio RAL 7030
Tipo di cuscinetto	Sfera anti-attrito
Vibrazione	0,12 IPS
Area a rischio di esplosione	CSA Classe 1, Divisione 2, Gruppi B, C, D, Classe di temperatura T3 (telaio 5011 su VFD Temp Classe T2D)
Protezione	Riscaldatore per ambienti: 120/240 Volt RTD statore, 2/fase: 2 fili RTD cuscinetto, 1/cuscinetto: 2 fili
