Severe Duty Motoren

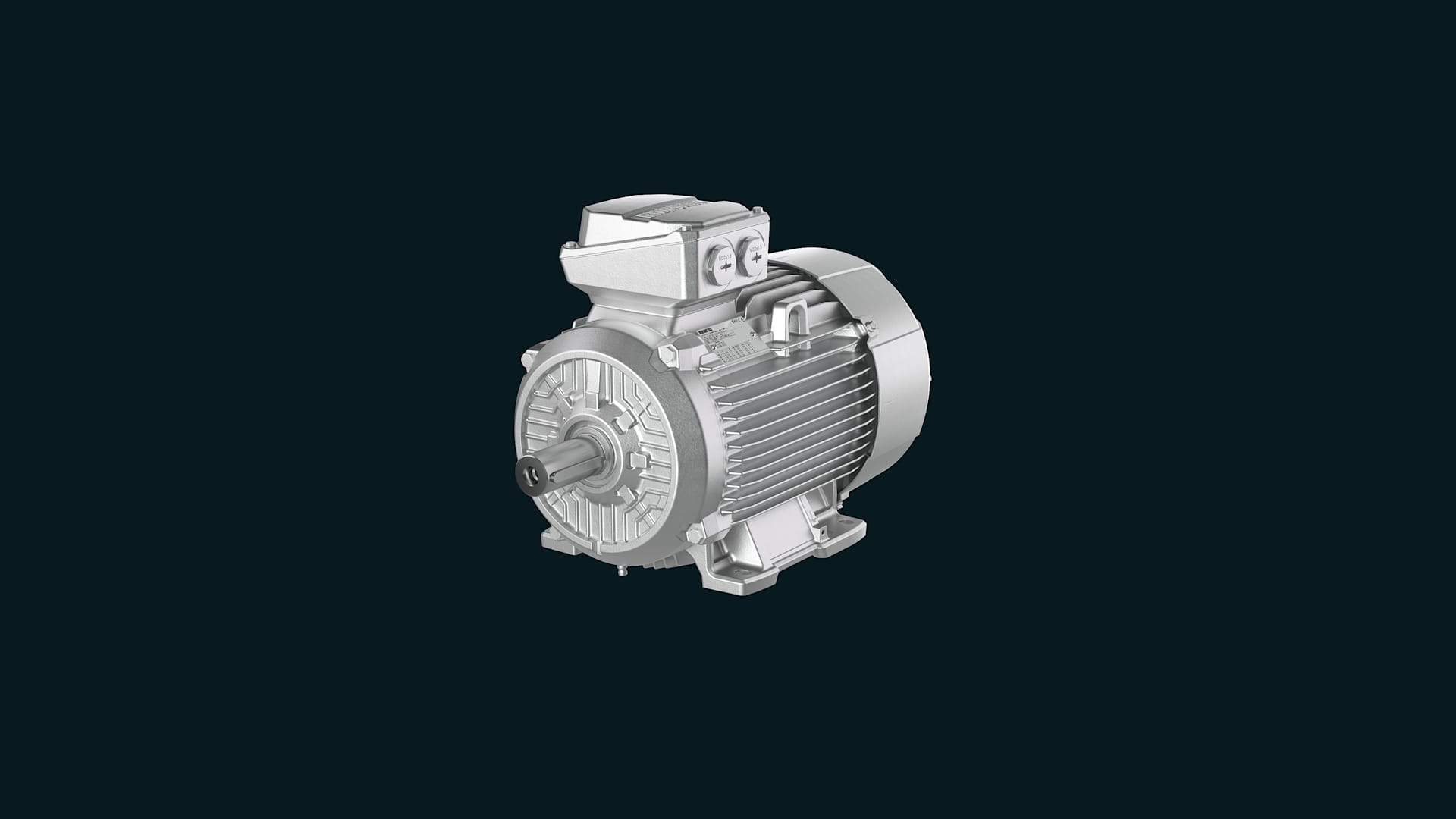

Innomotics Severe Duty Motoren
Die Innomotics SD Severe Duty Motoren mit ihrem robustem Graugussgehäuse sind die erste Wahl für alle wichtigen Applikationen in normalen Industrieumgebungen, als auch in rauem Umfeld. Sie sind sehr zuverlässig auch unter extremen Bedingungen, vielseitig einsetzbar, äußerst kompakt und zeichnen sich durch ihre einfache Handhabe aus. Sehr hohe Wirkungsgrade sorgen für wirtschaftlichen und nachhaltigen Betrieb.
Motoren für den Leitungsbetrieb optimiert
Für den Leitungsbetrieb stehen die bewährten Innomotics SD-Motoren bis zur Motoreffizienzklasse IE4 zur Verfügung. Durch den Einsatz von Motoren der Effizienzklasse IE4 kann der Energiebedarf im Vergleich zu Motoren der Effizienzklasse IE3 um bis zu 3 % gesenkt werden. Die Innomotics SD Motorenserie ist einer der kompaktesten Motoren der Welt, da sie mit innovativen Technologien hergestellt wird. So sorgen beispielsweise hochleitfähige Werkstoffe für minimale Läuferverluste und ein hervorragendes Start- und Schaltverhalten. Das modulare Montagekonzept bietet absolute Flexibilität und minimalen Aufwand bei der Installation.
Diese Linearmotoren können nicht nur direkt an das Netz, sondern optional auch mit dem Umrichter gekoppelt werden.
Umrichteroptimierte Motoren (Motoren mit Drehzahlregelung, VSD)
Die Innomotics SD VSD-Motoren basieren auf dem Innomotics SD-Sortiment mit Achshöhen von 71 bis 315. Ihre Ausführung entspricht somit den entsprechenden Linearmotoren, denn die mechanischen Teile sind identisch. Die Motoren werden durch entsprechende Dimensionierung des aktiven Teils und der VSD-spezifischen Typschilddaten an den Umrichter angepasst. Darüber hinaus sind viele der für die Linearmotoren verfügbaren Varianten (Bauformen, Motorschutz, Anschlussraum-Position und Optionen) auch für die VSD-Motoren verfügbar.
- Umrichteroptimierter Asynchronmotor (VSD10)
Das investitionsoptimierte System, bestehend aus einem Innomotics SD VSD10 Motor und einem Innomotics Umrichter, ermöglicht eine einfache Auswahl über einen Katalog oder ein Projektierungs-Tool sowie eine schnelle Inbetriebnahme auf Basis eines Datenmatrix-Codes für vordefinierte Umrichterparameter. Eine optimale Anpassung der Motoren an die Betriebsbedingungen am Umrichter führt zu geringeren Systemverlusten und damit zu einer hohen Energieeffizienz. - Umrichteroptimierter Synchron-Reluktanzmotor (VSD4000)
Für einen besonders energieeffizienten Betrieb ist ein System bestehend aus einem Innomotics Reluktanzmotor und einem Innomotics Umrichter die beste Lösung. Die Reluktanztechnik sorgt auch im Teillastbereich für besonders hohe dynamische Leistung und hohe Wirkungsgrade sowie eine hohe Prozessqualität.
Ihre Vorteile auf einen Blick
Verbesserte Wettbewerbsfähigkeit durch Energieeinsparungen.
Einhaltung der Effizienzklassen IE3 und IE4:
Maximieren Sie Energieeinsparungen und senken Sie die Gesamtbetriebskosten erheblich.
Systemwirkungsgradklasse bis IES5: Hohe Effizienz bei Nenn- und Teillast gemäß IEC 61800-9-2 in Antriebssystemen mit Frequenzumrichtern garantiert.
Effizienz-Stabilität:
Profitieren Sie unabhängig von der Netzfrequenz von 50 Hz/60 Hz von einem konstant hohen Wirkungsgrad.
Höhere Effizienz und mehr Flexibilität bei der Installation.
Kompakte und zukunftssichere Aufbautechnik:
Für eine höhere Leistungsdichte bei vergleichbaren Leistungsniveaus.
Kleinere Gesamtabmessungen:
Für einfachen Ersatz und geringeren Platzbedarf.
Neues Anschlussraum-Konzept:
Für mehr Flexibilität bei der Systemeinbindung.
Verbesserte Betriebsqualität:
Für hohe Anlauf- oder Losbrechmomente (TS/TN) oder niedrige Anlaufströme (IS/IN).
Flexibles Anwendungsspektrum:
Leitungs- und Umrichterfähigkeit bis zu 690 V.
Erhöhen Sie die Prozesstransparenz und optimieren Sie Serviceaktivitäten mit dem digitalen Pionier.
Digitaler Zwilling:
Gestalten Sie Konstruktions- und Konstruktionsprozesse flexibler und schneller.
Innomotics Digital Data App:
Der mobile Zugriff auf technische Daten, Ersatzteile und Handlungsanweisungen erhöht die Transparenz und erleichtert die Inbetriebnahme.
Inspire IQ Fleet:
Die digitale Plattform für komplette Antriebssysteme – mehr Transparenz, mehr Zuverlässigkeit, mehr Prozesseffizienz, mehr Wartungsfreundlichkeit.
Erreichen Sie Ihr nächstes Leistungsniveau entlang der gesamten Wertschöpfungskette.
Sehr kurze Lieferzeiten:
Gewinnen Sie Zeit und Flexibilität bei Ihrer Planung.
Weitere Konfigurationsoptionen:
Nutzen Sie ein breiteres Angebot an standardisierten Optionen für schnellere Angebote und kürzere Reaktionszeiten.
Globale Reichweite:
Einhaltung der wichtigsten globalen Zertifikate und regionalen Anforderungen.
Technologie Übersicht
| Motoren für den Leitungsbetrieb optimiert | Umrichteroptimierter Motor (VSD10) | Umrichteroptimierter Motor (VSD4000) | |
|---|---|---|---|
| Leistung | 0,09 bis 200 kW | 2,2 bis 200 kW | 0,55 bis 78 kW |
| Spannung | 230 bis 690 V | 400 bis 690 V | 400 bis 480 V |
| Achshöhe | 71 bis 315 mm | 100 bis 315 mm | 80 bis 225 mm |
| Pohlzahl | 2 bis 8 | 2 bis 4 | 4 |
| Schutzgrad | IP55, IP56, IP65, IP66 | ||
| Effizienzklasse | IE1 bis IE4 | IE4* | |

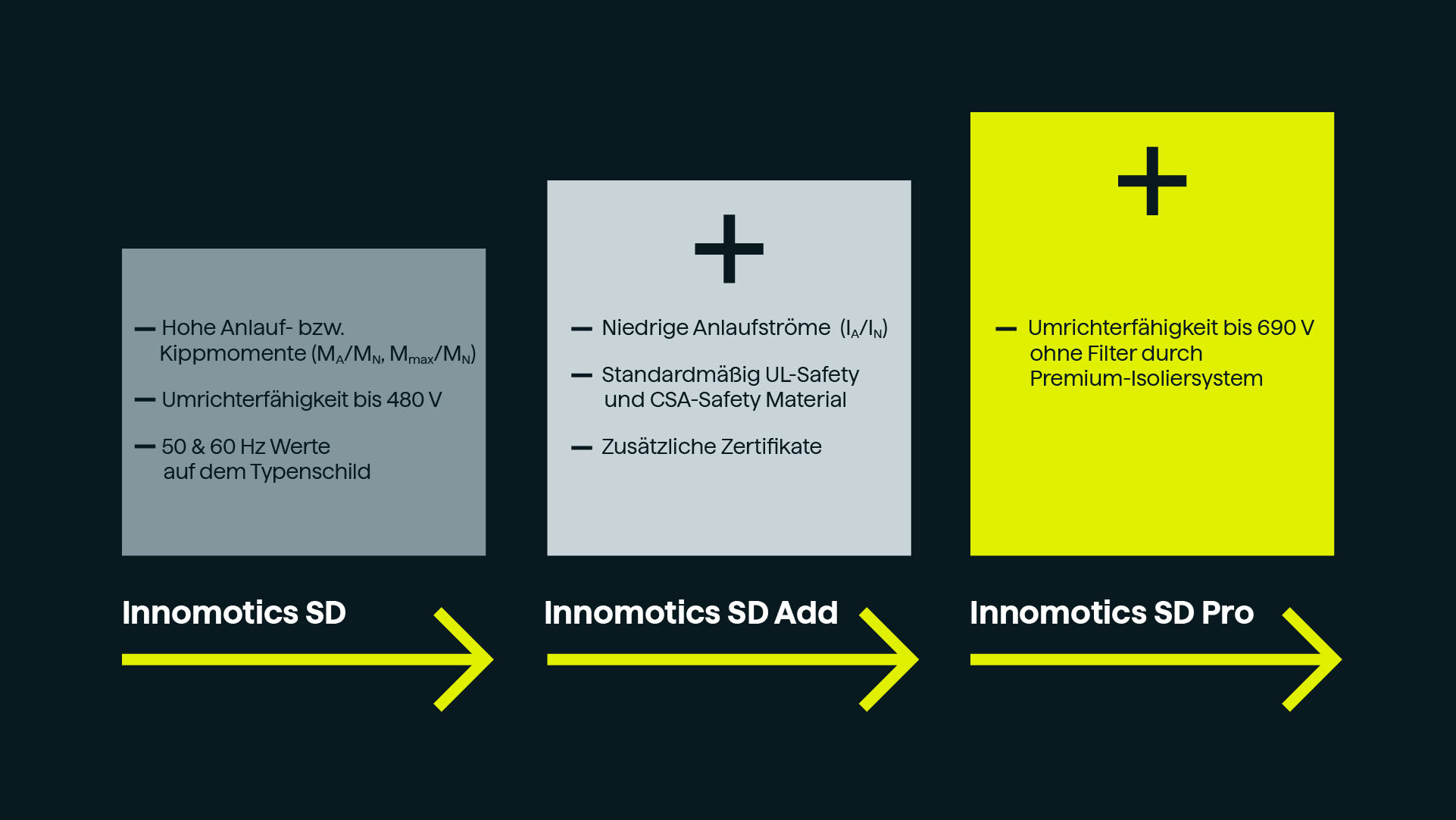

Standard Innomotics SD Motoren der nächsten Generation
Mit Innomotics SD der nächsten Generation ist eine neue skalierbare Generation von Niederspannungsmotoren bereit für die Digitalisierung. Mit ihrer beeindruckenden Leistung und der zusätzlichen Vielseitigkeit im Anwendungsspektrum bietet diese Motorenbaureihe eine zukunftssichere Antriebstechnologie.
SD Add und SD Pro verfügen über globale Zertifikate. Damit sind sie in allen wichtigen Regionen und Märkten der Welt einsetzbar. Sie können standardmäßig in der Europäischen Union und in Nordamerika verwendet werden. Sie werden mit den elektrischen Werten geliefert, die gemäß IEC- und EISA-Anforderungen auf dem Typschild eingestanzt sind. Wie bei der Eagle-Line für die kleineren Achshöhen stellen die Motoren eine NEMA-Version elektrisch dar (mechanisch nach IEC). Darüber hinaus stehen viele weitere landesspezifische Zertifikate zur Verfügung.
Technology overview
| SD | SD Add | SD Pro | |
|---|---|---|---|
| Characteristic | Standard motor | Standard motor with low starting current | Standard motor with Premium insulation |
| Shaft height | IE4: 100 - 355 mm IE3: 71 - 355 mm | IE4: 315 - 450 mm IE3: 315 - 450 mm | IE4: 132 - 450 mm IE3: 100 - 450 mm |
| Voltage | Line operation: 220 - 690 V Converter operation: 220 - 480 V | Line operation: 220 - 690 V Converter operation: 220 - 480 V | Line operation: 220 - 690 V Converter operation: 220 - 690 V |
Überzeugende Lösungen für Ihre Branche
SD-Motoren von Innomotics eignen sich perfekt für den Einsatz in Standardanwendungen wie Pumpen, Lüftern, Kompressoren, Förderbändern, Wicklern, Mischern, Extrudern und Kränen in den folgenden Branchen.
Zementindustrie
Steigern Sie die Effizienz aller Prozesse in Ihrer Zementproduktionsanlage mit Innomotics-Lösungen.
Chemische Industrie
Ein integriertes Portfolio führt über den gesamten Lebenszyklus Ihrer Anlage zum Erfolg.
Öl- und Gasindustrie
Die Öl- und Gasindustrie steht vor vielen Herausforderungen in den Bereichen Exploration, Produktion, Transport, Lagerung, Raffination und Vertrieb. Eine der Herausforderungen besteht darin, eine äußerst zuverlässige und sichere Struktur der Elektrifizierung, Automatisierung und Digitalisierung zu haben.
Zellstoff und Papier
Innovative, hocheffiziente und zuverlässige Produkte und Systeme für die Zellstoff- und Papierindustrie von Ihrem starken Technologiepartner.
Weitere Informationen über Severe Duty Motoren
- Downloads
- Trainings
- Kundenservice
Leistung im Betrieb
Die neue SD-Serie von Niederspannungsmotoren der nächsten Generation hält, was sie verspricht, und erfüllt die Anforderungen vieler Kunden und ihrer anspruchsvollen Anwendungen.
- Robuste Bauweise: Innomotics Severe Duty Niederspannungsmotoren mit stabilem Gehäuse aus Gusseisen
- Überragende Effizienz: IE4-Motoren, die die gesetzlichen Vorgaben deutlich übertreffen
- Langlebige Qualität: Nachgewiesene, lange Lebensdauer der gelieferten Motoren für maximale Zuverlässigkeit
- Innovative Motoren: Erste Innomotics SD-Motoren der Serie 1LE5 (4-polig, Baugröße 400, Leistung 630 kW) – robust, leistungsstark und ideal für extreme Bedingungen
- Optimales Design für raue Umgebungen: Gehäuse mit hoher Belastbarkeit und hoher Drehmomentleistung
- Einfache Systemintegration: Frequenzumrichter mit integrierter Steuerung erleichtern den Systembetrieb und steigern die Benutzerfreundlichkeit
- Erhebliche Energieeinsparungen: Jährliche Einsparungen von rund 17.000 € dank moderner Motorentechnologie
- Höherer Wirkungsgrad: Etwa 16 % effizienter als der bisher eingesetzte Motor, ideal für langfristige Einsparungen
- Deutlich reduzierte Stromkosten: Jährliche Einsparungen von ca. 9.000 € pro Motor
- Hervorragende Energieeffizienz: Optimale Leistung, insbesondere im Teillastbetrieb, durch Innomotics Synchron-Reluktanzmotor und SINAMICS G120 Umrichter
- Integriertes Antriebssystem: Perfekte Abstimmung von Motor und Umrichter für eine maximale Effizienzsteigerung
- Einfache Inbetriebnahme: Schneller Start durch die Nutzung des Motorcodes, der den Prozess erheblich vereinfacht
